染色スチールエルボが少ない工業用配管システムの重要なコンポーネントであり、構造の完全性と耐食性を維持しながら、流体またはガスの流れの方向変更を可能にします。この詳細なガイドでは、タイプ、材質、製造基準、圧力定格、設置のベスト プラクティス、および選択基準について説明します。石油・ガス、食品加工、海洋工学、化学産業のいずれで作業している場合でも、ステンレス鋼エルボの仕様を理解することで、パフォーマンス、安全性、長寿命が保証されます。

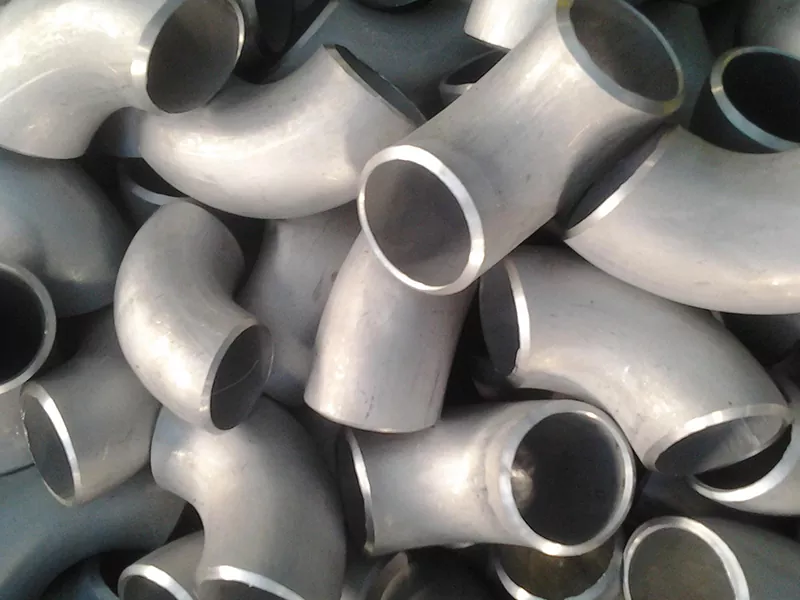

A ステンレス鋼エルボ配管システム内の流れの方向を変更するために使用される配管継手です。通常、45°、90°、180° の角度で入手でき、腐食、圧力、高温に耐えるように設計されています。
ステンレス鋼エルボは、次のような利点があるため、広く使用されています。
大手メーカーのような石王要求の厳しい産業環境向けに設計された、精密に設計されたステンレス鋼エルボを提供します。
| 財産 | 304 ステンレス鋼 | 316 ステンレス鋼 |
|---|---|---|
| 耐食性 | 良い | 優れた (Mo あり) |
| 耐塩化物性 | 適度 | 高い |
| 料金 | より低い | より高い |
| 一般的な使用方法 | 食料、水システム | 海洋・化学プラント |
攻撃的な化学環境または海洋環境では、通常、316 ステンレス鋼エルボが推奨されます。
ステンレス鋼エルボは通常、次のような国際規格に従って製造されます。
これらの規格に準拠することで、寸法精度、圧力耐性、材料の完全性が保証されます。
| 特徴 | ロングラジアス(LR) | ショートラジアス(SR) |
|---|---|---|
| 半径 | 1.5×パイプ直径 | 1×パイプ直径 |
| 流量効率 | より高い | より低い |
| 圧力損失 | より低い | より高い |
| 設置スペース | より多くのスペースが必要 | コンパクトエリア |
衛生産業では、研磨されたステンレス鋼エルボにより、汚染のない流体輸送が保証されます。
システムの圧力と温度に基づいて選択します。
環境腐食要因を考慮してください。
流れの効率とスペースの制約のバランスをとります。
ASME または ASTM 要件への準拠を確認します。
特に食品および医薬品システムにとって重要です。
316 にはモリブデンが含まれており、塩化物や強力な化学物質に対する耐性が向上します。
90 度エルボは、産業用配管システムで最も広く使用されています。
はい、特に ASME 規格に従って製造された場合は可能です。
はい、適切な研磨と衛生的な設計が施されています。
ステンレス鋼エルボは単なるパイプ継手ではなく、業界全体で安全、効率的、耐久性のある流体輸送を保証する重要なコンポーネントです。正しいタイプ、材質グレード、半径を選択することは、システムのパフォーマンスと寿命に直接影響します。
国際規格に従って製造された高品質のステンレス鋼エルボを調達している場合、石王お客様の産業要件に合わせた信頼性の高いソリューションを提供します。詳細な仕様、技術的な相談、競争力のある価格については、お問い合わせ精密に設計されたステンレス鋼継手を使用して配管システムを最適化します。
